發(fā)布時(shí)間： 2025-05-24 10:32:04 瀏覽次數(shù)：

3D打印制粉鈦棒是以高純度海綿鈦或鈦合金為原料，經(jīng)多道冶金工藝制備的特種棒材，其核心價(jià)值在于為增材制造提供優(yōu)質(zhì)球形鈦合金粉末原料。在牌號體系中，α+β型TC4（Ti-6Al-4V）憑借良好綜合性能，成為航空航天與醫(yī)療植入領(lǐng)域應(yīng)用最廣泛的材料；α型TA15（Ti-6.5Al-2Zr-1Mo-1V）則因高溫強(qiáng)度優(yōu)勢，在航空發(fā)動機(jī)熱端部件制造中占據(jù)重要地位。

制粉工藝方面，等離子旋轉(zhuǎn)電極法（PREP）通過高達(dá)30000rpm的離心轉(zhuǎn)速，實(shí)現(xiàn)10-150μm窄粒度分布粉末制備，其粉末球形度超98%，氧含量可控制在≤0.15%，典型應(yīng)用于GE9X發(fā)動機(jī)的3D打印鈦合金燃油噴嘴制造；氣體霧化法（GA）通過優(yōu)化超音速氣流參數(shù)，可實(shí)現(xiàn)5-53μm超細(xì)粉末生產(chǎn)，適用于復(fù)雜結(jié)構(gòu)醫(yī)療植入物制造，如Stryker公司采用GA法鈦合金粉末打印的多孔髖關(guān)節(jié)假體，孔隙率達(dá)35%-45%，顯著促進(jìn)骨組織長入。

行業(yè)標(biāo)準(zhǔn)體系日趨完善，國際上遵循ASTMF3055、ISO52900等規(guī)范，對粉末流動性（≥20s/50g）、松裝密度（≥4.0g/cm3）等關(guān)鍵指標(biāo)嚴(yán)格要求；國內(nèi)則依托GB/T2965、GB/T3620.1等標(biāo)準(zhǔn)，建立涵蓋化學(xué)成分、顯微組織、疲勞性能的全流程質(zhì)量管控體系。例如，中國航發(fā)集團(tuán)在C919發(fā)動機(jī)部件制造中，嚴(yán)格執(zhí)行HB7769-2004標(biāo)準(zhǔn)，確保鈦合金粉末批次穩(wěn)定性。

關(guān)鍵技術(shù)突破集中于成分均勻性控制與缺陷抑制。采用真空自耗電弧爐（VAR）+電渣重熔（ESR）雙聯(lián)工藝，可將鈦棒中的間隙元素氧、氮含量分別控制在≤1300ppm、≤200ppm；在制粉環(huán)節(jié)，通過優(yōu)化等離子弧功率與氣體冷卻效率，PREP法粉末衛(wèi)星球占比可降低至2%以下。典型案例為美國普惠公司，通過開發(fā)新型PREP制粉設(shè)備，將鈦合金粉末中夾雜缺陷率從0.3%降至0.05%，顯著提升3D打印渦輪盤的疲勞壽命。

當(dāng)前應(yīng)用領(lǐng)域持續(xù)拓展深化，航空航天領(lǐng)域占比超60%，空客A350XWB的3D打印鈦合金中央翼盒減重達(dá)15%；醫(yī)療領(lǐng)域，3DSystems公司利用鈦合金粉末打印的個(gè)性化顱骨修復(fù)體，貼合度誤差小于0.5mm。未來，在核聚變反應(yīng)堆第一壁材料、深海耐壓殼體等極端工況領(lǐng)域，新型高熵合金化鈦棒與復(fù)合增強(qiáng)鈦基粉末將迎來突破；生物3D打印方向，通過表面改性技術(shù)賦予鈦合金粉末抗菌、促血管生成特性，有望實(shí)現(xiàn)功能性器官打印，推動再生醫(yī)學(xué)發(fā)展。利泰金屬基于鈦粉制備工藝與材料科學(xué)進(jìn)展相關(guān)研究，將3D打印制粉鈦棒的制備工藝、關(guān)鍵技術(shù)、執(zhí)行標(biāo)準(zhǔn)、應(yīng)用案例等多維參數(shù)呈現(xiàn)如下：

1. 鈦棒原料關(guān)鍵指標(biāo)

參數(shù)	等離子旋轉(zhuǎn)電極法（PREP）用棒	氣霧化法（EIGA）用棒	氫化脫氧（HDH）用棒
直徑范圍	Φ50-150mm	Φ20-80mm	Φ30-100mm
氧含量	≤800ppm	≤1200ppm	≤1500ppm
晶粒度	ASTM 5-8級	ASTM 3-6級	ASTM 2-4級
偏析控制	β斑尺寸＜100μm	宏觀偏析＜1%	枝晶間距＜200μm

2. 鈦棒制備工藝對比

工藝	熔煉技術(shù)	成本 ($/kg)	適用粉體制備法
VAR三次熔煉	真空自耗電弧爐	80-120	PREP/PA
冷床爐	電子束/等離子熔煉	150-200	EIGA
粉末冶金	熱等靜壓（HIP）	60-90	HDH

創(chuàng)新工藝：

懸浮熔煉技術(shù)：制備Φ200mm超大單晶鈦棒（晶界數(shù)量減少90%）

梯度鈦棒：Al/V成分軸向漸變（適用于功能梯度材料打印）

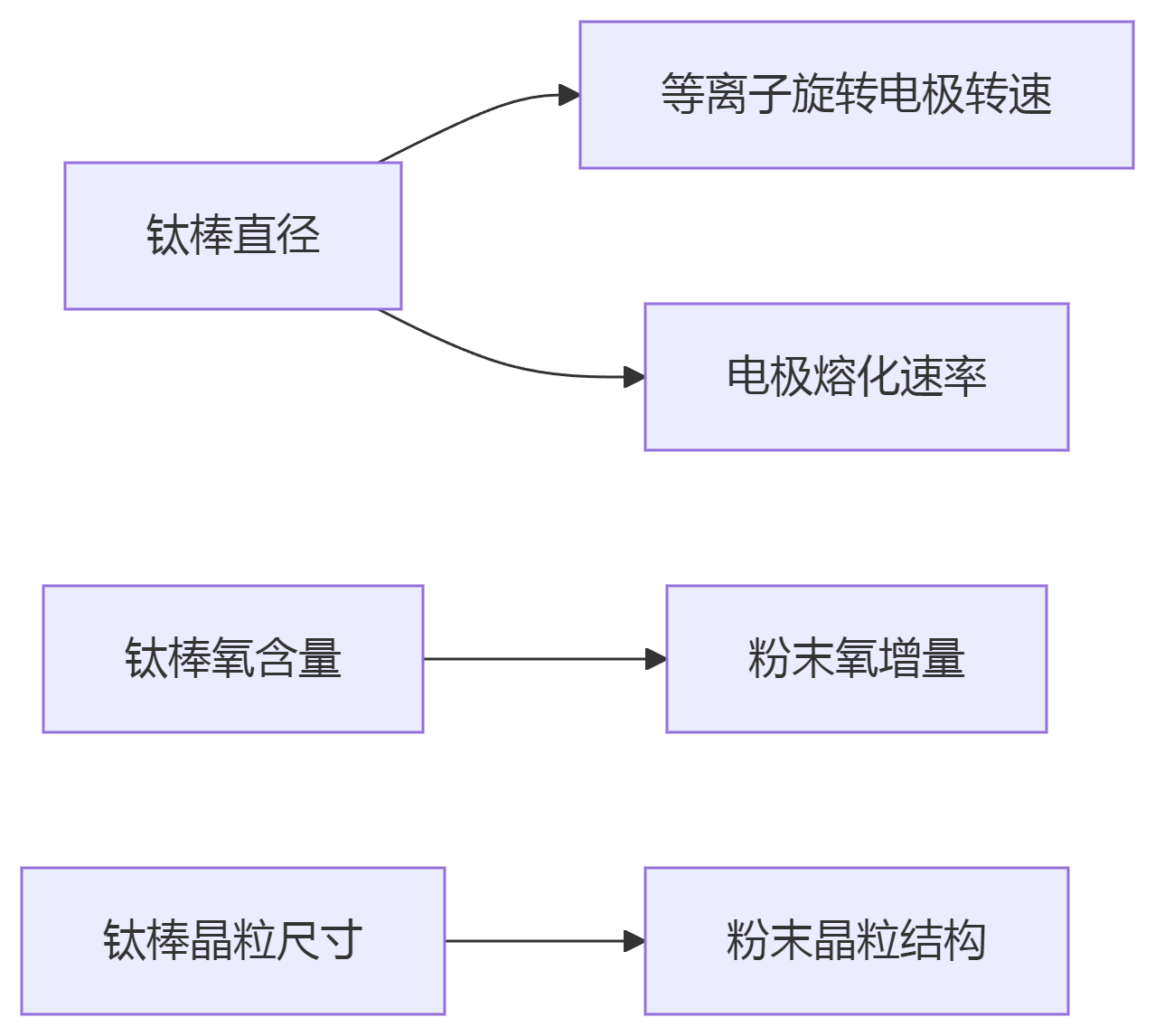

3. 制粉工藝與鈦棒參數(shù)映射

參數(shù)關(guān)系：

鈦棒直徑Φ70mm → PREP轉(zhuǎn)速15,000rpm → 粉末粒度15-53μm

氧含量800ppm → 等離子霧化后氧增量200ppm → 最終粉末1000ppm

4. 制粉鈦棒行業(yè)標(biāo)準(zhǔn)

標(biāo)準(zhǔn)體系	核心要求	檢測方法
ASTM B988	棒材表面粗糙度Ra≤3.2μm	白光干涉儀
AMS 4992	橫向低倍組織無縮孔	超聲波探傷（靈敏度Φ0.8mm）
GB/T 3620.1	成分偏差A(yù)l±0.5%、V±0.3%	ICP-OES
ISO 5832-3	生物醫(yī)用棒氫含量≤50ppm	惰性氣體熔融法

5. 技術(shù)突破與成本優(yōu)化

技術(shù)痛點(diǎn)	傳統(tǒng)方案	2023年創(chuàng)新方案	效益提升
細(xì)粉收率低	提高轉(zhuǎn)速（能耗↑）	超音速氣體輔助破碎	＜50μm粉收率↑40%
空心粉缺陷	降低熔化速率（產(chǎn)能↓）	電磁懸浮熔滴控制	空心率＜0.01%
氧污染控制	氬氣保護(hù)（純度99.999%）	液態(tài)錫氧捕獲技術(shù)	氧增量↓30%
棒材利用率	車削加工（損耗15%）	近凈成形熔煉	材料利用率＞95%

6. 產(chǎn)業(yè)化應(yīng)用案例

應(yīng)用領(lǐng)域	鈦棒規(guī)格	制粉工藝	終端產(chǎn)品性能
航空發(fā)動機(jī)葉片	Φ120mm Ti-6Al-4V（VAR）	PREP	疲勞強(qiáng)度＞600MPa @10?周次
骨科植入物	Φ60mm Ti-6Al-4V ELI（冷床爐）	EIGA	孔隙率65% ±5%
燃料電池雙極板	Φ80mm純鈦（HDH）	水霧化	接觸電阻＜5mΩ·cm2
衛(wèi)星支架	Φ100mm Ti-5Al-2.5Sn（粉末冶金）	等離子霧化	比剛度＞35GPa/(g/cm3)

7. 國內(nèi)外技術(shù)代差分析

維度	國內(nèi)水平（2023）	國際先進(jìn)水平	差距量化
大直徑棒材	Φ150mm（寶鈦）	Φ300mm（VSMPO）	單重差2.1倍
成分均勻性	Al含量波動±0.8%	±0.3%（ATI）	Cpk值差0.5
細(xì)粉收率	15-53μm粉占45%	53%（AP&C）	差距8個(gè)百分點(diǎn)
缺陷檢測	UT探傷Φ1mm	Φ0.4mm（德國KK）	靈敏度差60%

8. 未來技術(shù)路線圖

時(shí)間節(jié)點(diǎn)	技術(shù)方向	目標(biāo)參數(shù)	產(chǎn)業(yè)影響
2025	單晶鈦棒制備	晶界密度＜0.1/mm2	提升疲勞壽命50%
2027	智能鈦棒	嵌入光纖傳感（應(yīng)變監(jiān)測）	實(shí)時(shí)工藝優(yōu)化
2030	月壤鈦棒	原位還原（TiO?→Ti）	太空制造基礎(chǔ)
2035	超導(dǎo)鈦棒	臨界溫度＞10K（氮化鈦復(fù)合）	磁懸浮打印

3D打印制粉鈦棒正向超大尺寸、超高純凈、功能集成方向發(fā)展，建議重點(diǎn)突破單晶鈦棒制備與在線成分監(jiān)測技術(shù)，同時(shí)布局太空原位資源利用等戰(zhàn)略領(lǐng)域。短期內(nèi)可通過近凈成形熔煉降低棒材成本，中期需建立鈦棒-粉末-打印件全流程數(shù)據(jù)庫，長期應(yīng)參與國際標(biāo)準(zhǔn)制定以提升產(chǎn)業(yè)話語權(quán)。

鈦棒生產(chǎn)廠家談3D打印制粉鈦棒的制備工藝和行業(yè)標(biāo)準(zhǔn)

相關(guān)鏈接
